R 로 벤다이어그램을 그려보자 VennDiagram 패키지

R 로 벤다이어그램을 그려보자 VennDiagram 패키지



어떠한 두 그룹의 교차되는 부분의 규모를 표현할 때, 벤다이어그램은 매우 효과적인 방법입니다. 벤다이어그램을 그리기 위해 파워포인트, Keynote 같은 프로그램을 이용할 수 있습니다. 하지만, 실제 수치를 반영해서 원의 크기를 조정하고 싶을 수 있습니다. 이 때, R 의 VennDiagram 패키지를 이용할 수 있습니다.



코드는 아래와 같습니다. draw.pairwise.venn 함수에 area1, area2, cross.area 에 해당하는 값을 넘겨줍니다. 이 때 주의할 점은 area1, area2 에서는 교차되는 부분을 포함하는 값을 넣어주어야 합니다.



VennDiagram 패키지를 통한 벤다이어 그램 그리기

2개 집합 벤다이어그램

• area1 : A
• area2 : B
• cross.area : A∩B

library(VennDiagram)

A <- 1000
B <- 400
C <- 100

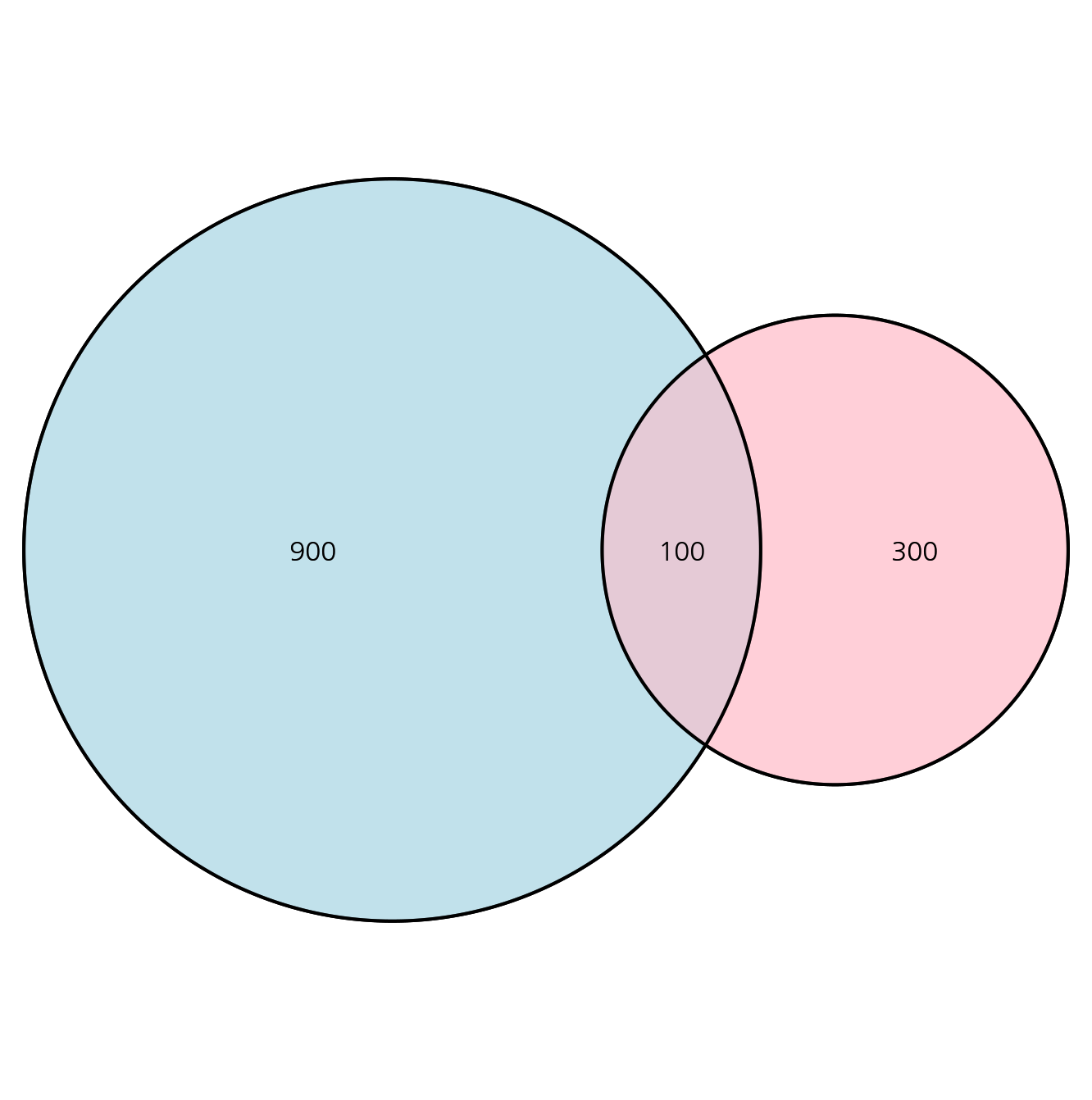

# 벤다이어그램 원 내부 수치 있도록 변경
# scaled = FALSE 로 지정하면, 실제 수치를 고려하지 않은 벤다이어그램을 그려줌
grid.newpage()
v <- draw.pairwise.venn(area1 = A, area2 = B, cross.area = C,
                        fill = c("light blue", "pink"),
                        alpha = rep(0.5, 2),
                        fontfamily='Kakao Regular', scaled=TRUE)
grid.draw(v)

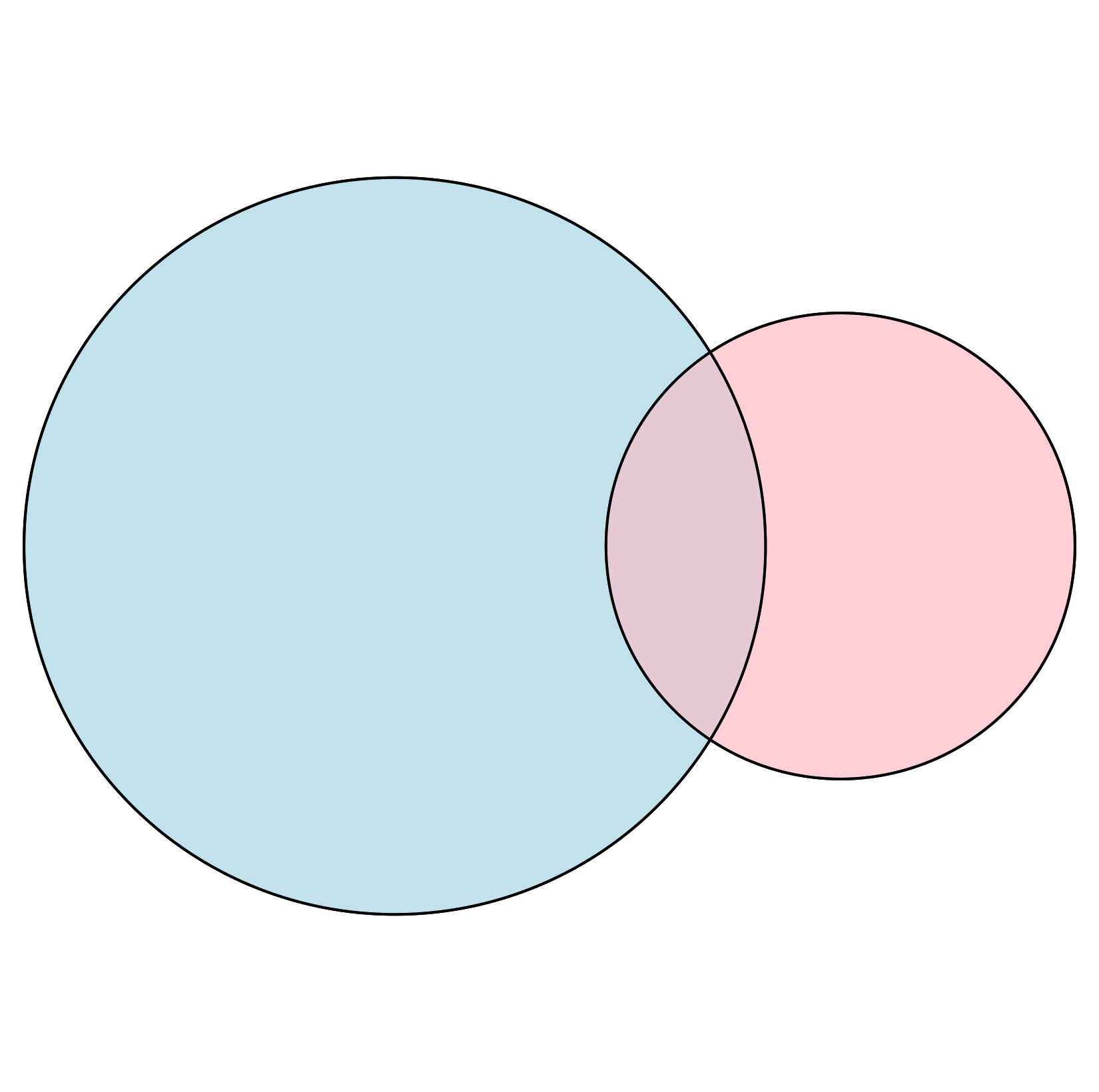

# cex = 0 옵션을 통해 벤다이어그램 원 내부 수치 제거
grid.newpage()
v <- draw.pairwise.venn(area1 = A, area2 = B, cross.area = C,
                        fill = c("light blue", "pink"),
                        alpha = rep(0.5, 2),
                        fontfamily='Kakao Regular', cex=0, scaled=TRUE)
grid.draw(v)

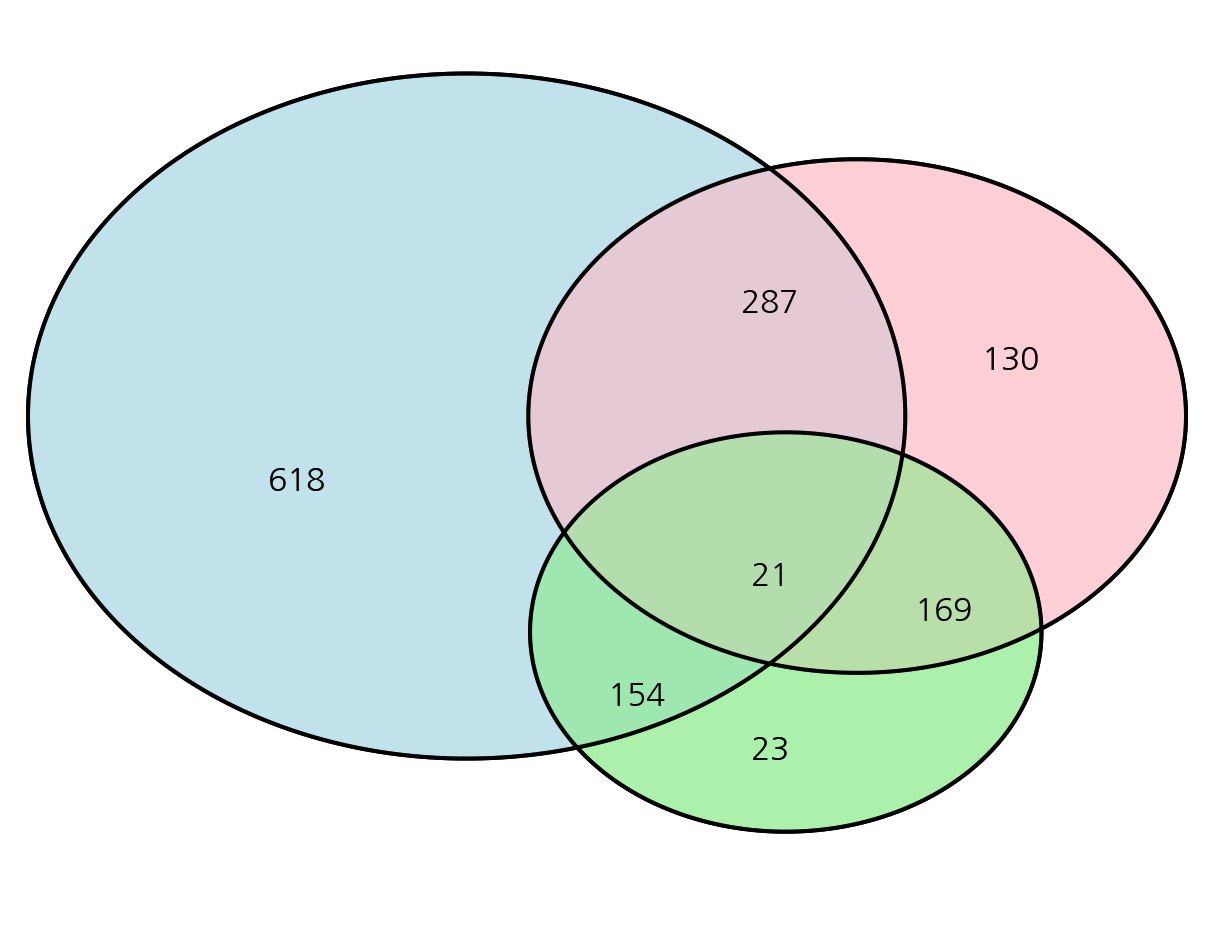

3개 집합이 있는 벤다이어 그램

library(VennDiagram)

area1 <- 1080
area2 <- 607
area3 <- 367
n12 <- 308
n23 <- 190
n13 <- 175
n123 <- 21

grid.newpage()
overrideTriple = TRUE
v <- draw.triple.venn(
  area1 = area1,
  area2 = area2,
  area3 = area3,
  n12 = n12,
  n23 = n23,
  n13 = n13,
  n123 = n123,
  fill = c("light blue", "pink", 'light green'),
  alpha = rep(0.5, 3),
  cat.fontfamily='Kakao Regular',
  fontfamily='Kakao Regular', scaled=TRUE
)
grid.draw(v)



참고) VennDiagram 패키지는 기본적으로 숫자에 thousand point 를 찍어주지 않는다. 패키지를 조작하여 venn diagram 내부 숫자에 thousand point 를 찍는 방법은 아래와 같다.

myvenn <- VennDiagram::draw.pairwise.venn
body(myvenn)[[46]][[3]] <- quote(function(x) {
  prettyNum(x ,big.mark=",",scientific=FALSE)
})



draw.pairwise.venn 대신에 myvenn 을 사용하면 된다.
